Kòm yon manifakti pwofesyonèl pasif CWDM Mux/Demux nan peyi Lachin, FB-LINK ofri yon seri konplè de modil multiplexing divizyon longèdonn koryas ki fèt pou ekspansyon rezo métro ak entèkoneksyon sant done. Liy pwodwi nou an prezante konfigirasyon 4, 8, 16, ak 18 chanèl ak teknoloji filtè fim mens (TFF), ki bay pèfòmans optik siperyè atravè tout spectre 1270-1610nm.
Chak multiplexeur longèdonn ki konfòm ITU-T G.694.2 nan pòtfolyo nou an asire entèoperabilite serye ak transceiver nenpòt machann. Nou bay faktori-pri dirèk ak kapasite pèsonalizasyon konplè pou patnè OEM ak ODM atravè lemond.
Patiraj rezistan pwoteje konpozan optik, sipòte enstalasyon etajè oswa miray ranpa.
Zewo konsomasyon pouvwa, pa gen okenn refwadisman obligatwa. MTBF depase 100 ane pou antretyen -deplwaman gratis.
Mwens pase oswa egal a 1.6dB (4CH) a mwens pase oswa egal a 4.5dB (18CH) maksimize bidjè pouvwa optik pou rive pwolonje.
Adjacent >30dB, Non-adjacent >40dB elimine entèferans kwaze longèdonn.
All modules follow the ITU-T G.694.2 grid: 18 nominal wavelengths from 1270 nm to 1610 nm (ITU nominal 1271–1611 nm) on 20 nm spacing, ±0.5 nm center-wavelength accuracy, >13 nm pasaj. Nenpòt koulè SFP, SFP +, SFP28 oswa QSFP28 branche sou longèdonn sa yo konpatib.
| Bann | Longèdonn CWDM (nm) | Chanèl | Atténuation / Fibre Remak |
|---|---|---|---|
| O-band | 1270, 1290, 1310, 1330, 1350 | 5 | Pèt ki ba sou tout fib G.652 |
| E-band | 1370, 1390, 1410, 1430, 1450 | 5 | 1390/1410 nm chita nan dlo -rejyon pik la — ka itilize sou fib ki ba -dlo-pik G.652.C/D; pi gwo pèt sou eritaj G.652.A/B |
| S-band | 1470, 1490, 1510 | 3 | Pèt ki ba |
| C-band | 1530, 1550 | 2 | Pi ba pèt (~ 0.22 dB / km); pi pito pou pi long span |
| L-band | 1570, 1590, 1610 | 3 | Pèt ki ba (~0.25 dB/km) |
Plan chanèl komen (sous-ansanm koutim ki disponib):
| Planifye | Longèdonn | Pi bon pou |
|---|---|---|
| 4CH ba-band | 1270–1330 | Lyen kanpis kout, fib eritaj |
| 8CH segondè-band | 1470–1610 | Plan 8λ ki pi komen; pwoteksyon konplè S/C/L, pi long rive |
| 16CH skip-band | 1270–1570 (sote 1590/1610) | Segondè dansite pandan w ap evite kwen L-band |
| 18CH konplè-spectre | 1270–1610 | Kapasite maksimòm sou fib ki ba -dlo- |
Bezwen yon sou-ansanm ki pa-estanda (egzanp. 1430/1450 sèlman, oswa yon plan 6λ koutim)? Nou bati nenpòt konbinezon sou kadriyaj 18 longèdonn - gade Custom Configuration anba a.
Our manufacturing process utilizes proprietary thin film coating and non-flux metal bonding micro-optics packaging. This delivers wide passband (>13nm @-0.5dB), pèt depandan polarizasyon ki ba (<0.1dB), and excellent temperature stability (<0.005dB/°C) across operating temperatures from -40°C to +85°C.
Tablo sa a rezime paramèt optik kle pou modil multiplexeur pasif longèdonn nou yo:
| Paramèt | 4 Chèn | 8 Chèn | 16 Chèn | 18 Chèn |
|---|---|---|---|---|
| Range longèdonn | 1270nm - 1610nm (ITU-T G.694.2) | |||
| Espas chanèl | 20nm | |||
| Presizyon longèdonn Sant | ± 0.5nm | |||
| Chanèl Passband (@-0.5dB) | >13nm | |||
| Pèt Ensèsyon (Max) | Mwens pase oswa egal a 1.6dB | Mwens pase oswa egal a 2.5dB | Mwens pase oswa egal a 4.5dB | Mwens pase oswa egal a 4.5dB |
| Chanèl Inifòmite | Mwens pase oswa egal a 0.6dB | Mwens pase oswa egal a 1.0dB | Mwens pase oswa egal a 1.5dB | Mwens pase oswa egal a 1.5dB |
| Izolasyon Chèn adjasan | >30dB | |||
| Ki pa -Izolasyon adjasan | >40dB | |||
| Pèt Depandan Polarizasyon | <0.1dB | |||
| Retounen Pèt | >45dB | |||
| Tanperati Fonksyònman | -5 degre a +75 degre (Pwolonje: -40 degre a +85 degre) | |||
| Dimansyon pake (bwat ABS) | L100×W80×H10mm | L142×W102×H14.5mm | ||
Entrée-chanèl CWDM Mux Demux nivo 4 bay pri -efikas ekspansyon kapasite fib pou pi piti rezo métro ak entèkoneksyon kanpis antrepriz yo. Avèk pèt ensèsyon mwens pase oswa egal a 1.6dB ak anbalaj ABS kontra enfòmèl ant (L100 × W80 × H10mm), konfigirasyon sa a sipòte gwo -bann (1470-1610nm) oswa ba-band (1270-1330nm) plan longèdonn.

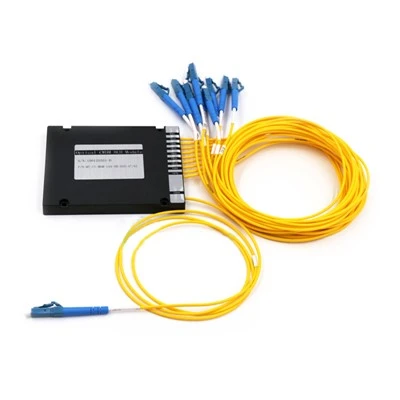

Double kapasite a pandan w ap kenbe ekselan pèfòmans optik ak pèt ensèsyon Mwens pase oswa egal a 2.5dB. 8 chanèl CWDM multiplexeur a disponib nan yon sèl fib bidireksyon ak konfigirasyon fib doub, ideyal pou rezo bag métro, agrégation backhaul mobil, ak koneksyon WAN antrepriz ki mande pwotokòl-transparan transparan.
Maksimize itilizasyon fib lè li sipòte 16 longèdonn endepandan sou enfrastrikti doub fib. Avèk pèt ensèsyon Mwens pase oswa egal a 4.5dB ak inifòmite chanèl Mwens pase oswa egal a 1.5dB, CWDM Mux Demux 16 chanèl segondè -dansite sa a adrese aplikasyon rezo metwopolitèn ki mande pou ISP ak transpòtè yo.
Reprezante maksimòm kapasite WDM koryas ki itilize tout longèdonn ki disponib soti nan 1270nm a 1610nm. Sa a18 chanèl plen-spectre CWDM multiplexeur demultiplexersèvi gwo -deplwaman métro kote resous fib yo gen anpil kontrent, bay 18 sèvis endepandan sou yon sèl pè fib.
Chwazi konplo fib la anvan konte chanèl - li detèmine konbyen sèvis duplex ou aktyèlman jwenn.
| Doub-Fib (Mezon Duplex) | Single -Fib (BiDi) | |
|---|---|---|
| Fib yo itilize | 2 (Tx ak Rx separe) | 1 (tou de direksyon yo pataje yon sèl fib) |
| Chanèl duplex ka itilize | Kadriyaj konplè (eg . 18λ chak fason) | ~Mwatye - longèdonn divize an de gwoup direksyon |
| Deplwaman | Pwen estanda-a-pwen | Toujou nan pè A/B matche |
| Chwazi ki lè | Fib ki disponib; ou vle maksimòm chanèl | Fib se resous ki ra / chè (lwe oswa long span métro) |
Yon sèl -fib diminye chanèl ki ka itilize yo men koupe pri fib an mwatye - bon komès sèlman lè fib, pa bidjè longèdonn, se kontrent ou.
| Faktè fòm | Montaj | Itilizasyon tipik |
|---|---|---|
| ABS / bwat aliminyòm (pigtailed) | Plato, etajè, bracket miray la | Konpaktire-nan, ti sit / aleka |
| kasèt LGX | LGX-chasi konpatib / panèl ODF | Rantre-pou ankadreman distribisyon fib |
| 1U 19" etajè mòn | Estanda 19" etajè, adaptè panèl devan- | Biwo santral, manto sant done |
| Mi-mount bracket | Dirèk fikse miray la | Sit selilè, MDU, kabinèt aleka |
Konfime lojman ki disponib kont SKU aktyèl yo anvan pibliye.
Modil bato ak chwa ou nan konektè fib optik ki gen ladan LC / UPC, LC / APC, SC / UPC, SC / APC, FC / PC, FC / APC, ak konfigirasyon ST. Konektè LC rete popilè pou deplwaman sant done akòz dansite pò segondè.
Konfigure konbinezon longèdonn espesifik pou achitekti rezo ou a. Konfigirasyon komen yo enkli gwo-band sèlman (1470-1610nm), plen-band, sote-band (evite 1390/1410nm), oswa konsepsyon koutim ak pò ekspansyon. Ekip jeni nou an ede ak planifikasyon longèdonn pou deplwaman konplèks plizyè sit.
Ajoute yon kouple tiyo 1% oswa 2% pou siveyans pouvwa optik ki pa-entrisif. Sa a pèmèt depanaj ak verifikasyon pèfòmans san entèripsyon sèvis, sipòte pwogram antretyen rezo aktif.
Transporteurs telekominikasyon yo deplwaye multiplexeur pasif longèdonn pou ogmante kapasite fib ki egziste deja san yo pa enstalasyon nouvo kab. Yon sèl pè fib ekipe ak 8 oswa 16 modil chanèl sipòte plizyè sèvis endepandan ki gen ladan Ethernet biznis, backhaul mobil, ak bande rezidansyèl.
Antrepriz ak sant done nwaj yo itilize multiplexeur CWDM pasif pou aplikasyon entèkonekte sant done yo. Chak longèdonn pote yon lyen endepandan 10G, 25G, oswa 100G, ki pèmèt kapasite total soti nan 40Gbps a 1.8Tbps sou distans metro san kondisyon pouvwa nan sit entèmedyè.
Gwo kanpis antrepriz yo aplike modil 4 oswa 8 chanèl Mux Demux pou koneksyon kanpis antrepriz, konsolide lyen bilding-pou-konstriksyon sou enfrastrikti fib ki deja egziste pandan y ap sipòte done, vwa, videyo, ak replikasyon depo similtane.
Operatè rezo mobil anbwase CWDM longèdonn multiplexeur pou5G fronthaul agrégation. Yon modil 8 chanèl nan sit mwaye a konbine trafik ki soti nan plizyè inite radyo aleka, sa ki diminye kantite fib ant sit selil yo ak kontwolè baseband kòm dans rezo a akselere.
Tout modil yo konplètman pwotokòl ak pousantaj transparan, sipòte sèvis soti nan 1Gbps a 25Gbps pou chak longèdonn ki gen ladan Gigabit Ethernet, 10G / 25G Ethernet, SDH / SONET, Fibre Channel, CPRI, ak CATV RF kouvri. Melanje diferan sèvis sou menm sistèm nan san yo pa chanje konfigirasyon.
Chak inite sibi tès optik konplè anvan chajman, verifye pèt ensèsyon, izolasyon chanèl, pèt retounen, ak presizyon longèdonn nan tout seri tanperati opere. Pwosesis fabrikasyon yo konfòme yo ak estanda jesyon kalite ISO 9001, ak tout modil CWDM Telcordia GR-1221 konfòme yo satisfè kondisyon deplwaman rezo konpayi asirans lan.
Konfòmite RoHS ak REACH asire materyèl ki responsab pou anviwònman an nan tout liy pwodwi nou an. Rapò tès detaye akonpaye chak chajman bay trasabilite ak dokiman ak yon garanti estanda 3 ane.
K: Ki diferans ki genyen ant divizyon divizyon longèdonn koryas ak dans?
A: WDM koryas itilize espas chanèl 20nm ak lazè ki pa refwadi, sipòte jiska 18 longèdonn sou seri 1270-1610nm. WDM dans itilize espas ki pi sere (tipikman 0.8nm) ak lazè tanperati estabilize, sa ki pèmèt 40-96+ chanèl. Apwòch la koryas ofripi ba pri ak pi senp operasyon pou distans métro anba 80km. FB-LINK fabrike tou deEkipman DWDMak koryas WDM modil pasif.
K: Èske modil pasif sa yo mande pou pouvwa elektrik?
A: Non, sa yo se aparèy optik konplètman san kouran ki sèvi ak teknoloji filtè fim mens pou separe ak konbine longèdonn san eleman elektwonik. Konsepsyon pasif Mux Demux sa a zewo pouvwa vle di pa gen okenn jenerasyon chalè ak MTBF ki depase 100 ane—ideyal pou sit aleka san ekipe kote disponiblite pouvwa a limite.
K: Ki transceivers ki konpatib?
A: Nenpòt transceiver ki gen koulè SFP, SFP+, SFP28, oswa QSFP28 ki branche sou longèdonn ITU-T G.694.2 opere ak modil nou yo. FB-LINK founiti konpatibotransceiver ptikki gen ladan 1G, 10G, 25G, ak 100G CWDM4 variants. Entèoperabilite plizyè-machann yo garanti atravè estanda-spesifikasyon longèdonn ki baze sou.
K: Èske konte chanèl ka ogmante apre premye deplwaman?
A: Wi, deplwaman modilè pèmèt ogmantasyon kapasite ogmante. Kòmanse ak 4 chanèl epi ajoute longèdonn kòm demann Pleasant ogmante. CWDM Mux Demux dilatabl nou an ak opsyon pò ekspansyon pèmèt modil adisyonèl kaskad san yo pa deranje trafik ki egziste deja, aliman envestisman kapital ak sèvis -génération revni.
K: Ki distans maksimòm transmisyon?
A: Distans depann sou atenuasyon fib, bidjè pouvwa transceiver, ak seleksyon longèdonn. Deplwaman tipik reyalize 40-80km san yo pa itilize anplifikasyon10G SFP + transceiver. Longèdonn ki pi long (1550-1610nm) fè eksperyans pi ba atenuasyon (~0.25dB/km) ki pèmèt pwolonje rive. Kontakte ekip jeni nou an poukalkil bidjè lyen espesifik.
K: Ki tan plon ak MOQ aplike?
A: Konfigirasyon estanda bato nan 3-5 jou ouvrab ki pa gen okenn kantite minimòm lòd pou echantiyon. Plan longèdonn koutim mande pou 7-10 jou ouvrab. Nou kenbe stock tanpon nan modil popilè 4CH ak 8CH pou akonplisman rapid. Kontakte nou pou pri an gwo sou pi gwo pwojè deplwaman.
K: Èske FB-LINK bay OEM/ODM manifakti?
A: Wi, nou ofri sèvis konplè OEM ak ODM kòm yon manifakti pwofesyonèl CWDM Mux Demux OEM ODM. Nou pwodwi modil nan espesifikasyon ou ak mak koutim, anbalaj, ak dokiman. Ekip jeni nou an sipòte konfigirasyon longèdonn koutim ak konsepsyon patiraj inik pou entegre sistèm ak machann ekipman telecom.
K: Èske mwen ta dwe itilize yon sèl-fib oswa doub-fib CWDM, epi èske yon sèl-fib koupe konte chanèl mwen an?
A: Sèvi ak de -fib pa default epi chanje nan yon sèl-fib sèlman lè fil fib - pa longèdonn - se resous ra ou. Yon sèl lyen -fib(BiDi) pote toulède direksyon yo sou yon sèl fil, kidonk kadriyaj 18-longè ond lan divize an de gwoup direksyon epi ou jwenn apeprè mwatye sèvis doub yon lyen doub-fib. Yon sèl -inite fib yo dwe deplwaye tou kòm pè A/B matche. Matematik la senp: yon sèl-fib ekonomize 50% fib men mwatye chanèl duplex ki ka itilize yo. Li peye sou fib lwe oswa long metro span kote chak strand se chè; sou fib kanpis posede kote fil yo gratis, doub-fib ba ou doub kapasite pou menm pri modil la. Pa apwopriye lè ou bezwen plen 18λ duplex la sou yon sèl strand - ki mande pou yon pè doub-fib.
K: Èske mwen ka kouri tout 18 longèdonn CWDM, e poukisa kèk plan 16-chanèl sote 1390/1410 nm?
A: Si tout 18 longèdonn yo ka itilize depann sou fib enstale ou a, pa modil la. De chanèl E-band yo nan 1390 ak 1410 nm tonbe nan rejyon "dlo pik", kote pi gran G.652.A/B fib montre yon pike atenuasyon byen file soti nan iyon OH⁻ rezidyèl - ase yo fè chanèl sa yo enfidèl sou distans. Ki ba -dlo- pik G.652.C/D fib (ITU-T G.652.D se default modèn la) plati pik sa a, kidonk tout 18 chanèl yo kouri nòmalman. Se egzakteman poukisa yon plan 16-chanèl komen sote 1390/1410 nm: li garanti pèfòmans konsistan sou fib melanje oswa enkoni. Règ pratik: espesifye 18CH sèlman lè ou konfime G.652.C/D bout a bout; sinon yon plan 16CH skip-bann retire risk la. Si ou pa konnen kantite dlo-pik fib ou a, voye nou wout la epi n ap rekòmande plan chanèl san danje a.
K: Ki MOQ ak tan plon aplike nan plan koutim CWDM chanèl / longèdonn, epi li ka yon sèl chanèl CWDM tou pote DWDM?
A: Echantiyon yo bato ki pa gen MOQ - yon inite, 3-5 jou ouvrab, paske nou kenbe stock tanpon nan plan 4CH ak 8CH. Estanda 4/8/10/16/18-modil chanèl tou anbake nan 3-5 jou ouvrab. Plan pou longèdonn oswa kanal pèsonalize — nenpòt sou-ansanm kadriyaj longèdonn 18-, ki gen ladan konte enpè tankou 3, 5, 9 oswa 12 chanèl ak sote-dispozisyon gwoup la — kouri 7–10 jou ouvrab jan yo te fè-sou lòd. Pou kapasite pi lwen pase CWDM, yon pò ekspansyon 1530/1550 nm pèmèt ou pile plizyè longèdonn DWDM andedan yon sèl kanal CWDM, kidonk yon pè fib pote yon baz CWDM plis yon kouvri DWDM san ranplase mux ki egziste deja. Apwopriye pou kwasans sèn kote ou kòmanse sou ekonomi CWDM epi ajoute dansite DWDM pita; pa nesesè si kantite sèvis total ou rete nan 18 chanèl CWDM yo. Pwojè esansyèl ak OEM yo site faktori dirèk ak livrezon pakèt pwograme.
Faktori-direk soti nan Shenzhen — pa gen okenn maketing konpayi komès-. Tèm transparan anvan ou mande:
| Kalite lòd | MOQ | Tan plon | Nòt |
|---|---|---|---|
| Egzanp (nenpòt konfigirasyon estanda) | Pa gen MOQ - 1 inite | 3-5 jou ouvrab | Stock tanpon 4CH/8CH pou menm -semèn dispatch |
| Estanda 4/8/10/16/18CH | Ba / negosyab | 3-5 jou ouvrab | Plan popilè ki te fèt nan stock |
| Longèdonn koutim oswa plan chanèl (2–18λ) | Pwojè ki baze sou- | 7-10 jou ouvrab | Nenpòt sou-ansanm sou kadriyaj G.694.2 la; konte chanèl enpè sipòte |
| Bulk / OEM pwojè | Volim-baze | Site pa pwojè | Faktori-pri dirèk, livrezon pakèt pwograme |
Kantite chanèl pèsonalize: pi lwen pase estanda 4/8/10/16/18, nou bati 2, 3, 5, 9, 12-chanèl ak lòt konte sou lòd - plis plan sote-band (evite 1390/1410 nm) ak layout ibrid ak yon pò ekspansyon 1310/1550 nm.CWDM/DWDM kouvri.
Chak inite bato ak yon rapò tès optik endividyèl (pèt ensèsyon, izolasyon, pèt retounen, presizyon longèdonn) verifye nan tout seri tanperati fonksyònman an anba garanti pwosesis Telcordia GR-1221 nou an. 3-ane.
Kòm yon dirijan pasif manifakti multiplexeur longèdonn nan Lachin, FB-LINK Technology akeyi demann en ak patenarya OEM / ODM. Kontakte ekip lavant nou an pou pri dirèk faktori konpetitif sou tout konfigirasyon chanèl.
Kòm youn nan dirijan manifaktirè ekipman cwdm ak founisè nan Lachin, nou tanpri akeyi ou nan wholesale oswa achte rabè ekipman cwdm nan stock isit la nan faktori nou an. Tout pwodwi Customized yo ak kalite siperyè ak pri konpetitif. Kontakte nou pou sitasyon pi ba ak echantiyon gratis.
