MPO 12-nwayo OM4 Fibre Optique Patch kòd
MPO 12-core OM4 fibre optique patch kòd MTP, MPO disponib 8/12/24/16/32F Fibre SM, OM3/OM4/OM5 disponib 0.35dB ba pèt konektè rale je yo bay kòm yon opsyon pou pwoteje kab la & konektè pandan enstalasyon Migrasyon pou 10G/4000G/IEC 0G/400G/IEC 0G/400G konfòme...
- Pwodwi Entwodiksyon
MPO 12-nwayo OM4 fib optik patch kòd
MTP, MPO disponib 8/12/24/16/32F Fibre SM, OM3/OM4/OM5 disponib 0.35dB Connector pèt ki ba
Rale je yo bay kòm yon opsyon pou pwoteje kab la ak konektè pandan enstalasyon Migrasyon pou 10G/40G/100G/200G/400G TIA/IEC estanda ki konfòme Konfòme ak egzijans RoHS/REACH
MPO12-nwayo OM4 fib patch kòd yo enpòtan anpil pou gwo-dansite, gwo-vitès koneksyon fib optik, espesyalman nan sant done, rezo telekominikasyon, ak rezo gwo antrepriz. Atravè entegrasyon milti-debaz ak konsepsyon pre-termine, yo amelyore siyifikativman efikasite kablaj ak itilizasyon espas.

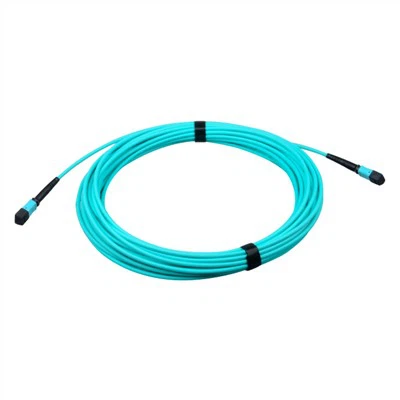

MPO12-core OM4 fib optik patch kòd imaj
Nòt:
1. Llm, tolerans=0.05m. 1
2. Kalite konektè nan figi a se pou referans sèlman, MTP / MPO (Gason / Fi) konektè ki disponib.
3. Polarite Customized ki disponib.
12-nwayo MPO OM4 fib optik patch kòd polarite
- Kalite A: Kle UP pou Kle Desann (12F)
2 . Kalite B: Kle UP pou Kle Up(12F)
3 . Kalite C: Kle MWEN rive Kle Desann (12F)
MPO-MPO pwopriyete optik
| Paramèt | Inite yo | Espesifikasyon | |
| Tès Longèdonn | nm | Multi-Mòd | 850/1300 |
| Single Mode | 1310/1550 | ||
| Kalite fib | / | G657A1/OM3/OM4/OM5 | |
| Dyamèt deyò kab | / | Riban / kab plat / 3.0mm elatriye | |
| Kab Jacket | / | LSZH/OFNP/OFNR | |
| Koulè jakèt | / | G657A1 | Jòn |
| OM3 | Aqua | ||
| OM4 | Aqua/vyolèt | ||
| OM5 | Sitwon vèt | ||
| Pèt Ensèsyon | dB | Pèt estanda | Mwens pase oswa egal a 0.70 |
| Pèt ki ba | Mwens pase oswa egal a 0.35 | ||
| Retounen Pèt | dB | Multi-Mòd | Pi gran pase oswa egal a 25 |
| Single Mode |
Pi gran pase oswa egal a 50(PC) Pi gran pase oswa egal a 60 (APC) |
||
| Polarite | / | TIA-568.3 Kalite A, Kalite B, Kalite C | |
| Tanperati Operating | degre | -10~+70 | |
| Tanperati Depo | -40~+85 | ||
Ki jan yo byen sèvi ak yon kòd patch fib optik MPO 12-nwayo?
I. Preparasyon anvan-enstalasyon
- Tcheke bon jan kalite kòd patch la: asire kòd patch la pa andomaje epi figi fen fib optik la pwòp epi san tach.
- Prepare Zouti: Prepare plim netwayaj fib optik, bouchon pousyè, ak lòt zouti.
- Netwaye konektè: Toujou netwaye konektè ak yon ajan netwayaj devwe anvan ou itilize pou evite entèferans siyal.
II. Etap enstalasyon yo
- Konekte Ekipman: Mete kòd patch la nan koòdone modil optik ekipman an, asire oryantasyon kòrèk epi mete dousman.
- Tache kòd patch: Sekirize kòd patch la ak kranpon fib optik pou anpeche detachman oswa estrès.
- Tès ak verifye: Apre enstalasyon, sèvi ak yon reflectometer domèn tan optik (OTDR) ak mèt pouvwa pou teste bon jan kalite koneksyon an epi asire transmisyon siyal nòmal.
III. Prekosyon
- Evite kontaminasyon fen-fas: pa louvri bouchon pousyè a anvan koneksyon, epi evite kontak ant fas a fen ak lòt objè.
- Byen netwayaj: Si fas a bout sal, netwaye li ak yon zouti netwayaj espesyal oswa yon papye ki pa gen poul{0}. Pa sèvi ak sèvyèt papye oswa koton.
- Bon ensèsyon ak retire: Lè w mete, konfime oryantasyon kle pwezante a epi mete axialman. Evite repete ensèsyon ak retire.
- Kenbe pozisyon: Kenbe manch rad la ke lè w mete ak koki deyò a lè w retire pou evite domaje konektè a.
- Reyon koube: Reyon koube a ta dwe 20 fwa dyamèt ekstèn kab la pou fè pou evite twòp koube.
- Apwopriye pake: Kenbe pake a sere nan yon degre apwopriye pou fè pou evite deformation nan djenn kab la.
- Ensèsyon konduit: Pouse ak rale pandan y ap mete nan kanal la pou fè pou evite trennen fòs ak lakòz domaj kab.
