850nm vs 1310nm vs 1550nm: Ki jan yo chwazi bon longèdonn optik la
Mar 31, 2026| Chwazi longèdonn dwat la se twa kesyon: Ki distans siyal ou a bezwen vwayaje? Ki fib ki deja nan tè a? Epi èske ou bezwen plas pou echèl ak DWDM pita?
Pou pifò deplwaman antrepriz, 850nm se opsyon ki pi ba -pri pou lyen kout multimòd, 1310nm se chwa estanda mòd sèl-pou anpil lyen kanpis ak metro, epi 1550nm vin pi enpòtan lè distans yo grandi, bidjè lyen sere, oswa DWDM planifye. Jwenn sa a mal, epi w ap swa peye anplis pou rive ou pa bezwen oswa depanaj yon lyen ki pa pral rete.

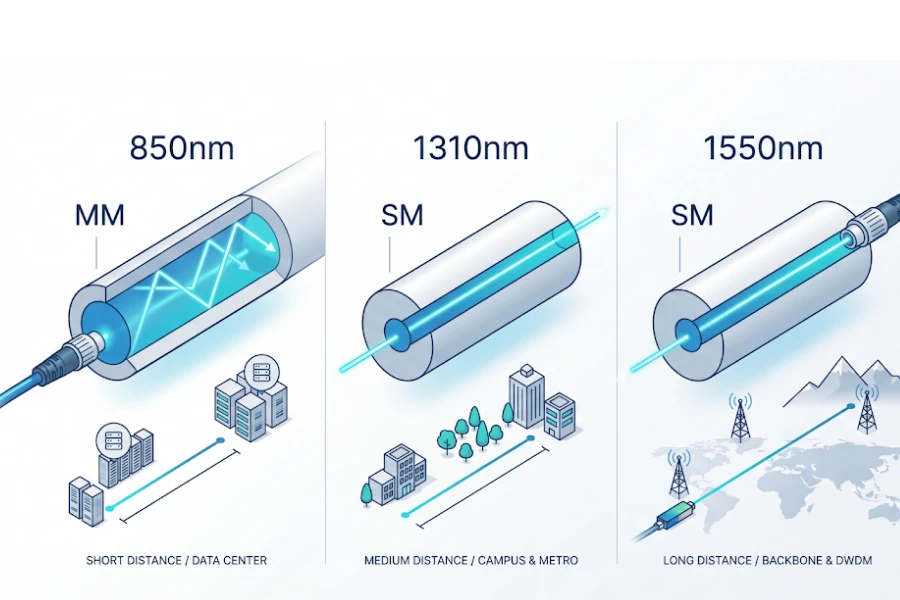

Poukisa twa longèdonn sa yo?
Silica fib vè pa transmèt tout longèdonn egalman. Gwoup 850nm, 1310nm, ak 1550nm yo chita nan fennèt transmisyon ki ba -kote atenuasyon siyal yo desann nan nivo pratik. Chak te parèt nan yon etap diferan nan teknoloji optik: 850nm te vini an premye ak pri -VCSELs efikas, 1310nm te swiv lè prèske -zewo dispèsyon kromatik te dekouvri nan pwen sa a nan fib yon sèl mòd estanda, ak 1550nm te vin dominan nan rezo optik yon fwa yo te matirite nan yon siyal long{12}. konvèsyon elektrik.
Ki diferans reyèl la?
Konpwomi fondamantal la se pri kont rive.
850nmpè ak fib multimode ak lazè VCSEL. Atenuasyon kouri anviwon 2.5 dB/km - segondè konpare ak longèdonn sèl-mòd, men li pa enpòtan lè lyen ou yo rete anba 400 mèt. VCSEL yo fabrike nan gwo volim, sa ki fè modil 850nm opsyon ki pi bon mache nan yon maj lajè. Limit distans la soti nan dispèsyon modal: fib multimode sipòte plizyè chemen limyè ki rive nan reseptè a nan moman yon ti kras diferan. Nan 10 Gbps sou fib OM4, ou jwenn apeprè 400 mèt; nan pi gwo vitès, distans sa a ap retresi.
1310nmopere sou yon sèl -fib mòd ak yon nwayo 9 µm. Atenuasyon desann apeprè 0.35 dB/km pou chak ITU-T G.652, ak dispèsyon kromatik prèske disparèt nan longèdonn sa a. Konbinezon sa a fè 1310nm byen-apwopriye pou yon pakèt aplikasyon pou yon sèl-mòd, soti nan entèkoneksyon bilding sub-kilomèt jiska lyen aksè métro 40 km.
1550nmreyalize atenuasyon fib ki pi ba a nan apeprè 0.20 dB / km. Sa 0.15 dB/km avantaj sou 1310nm konpoze sou distans - atravè 100 km, ou ekonomize 15 dB nan bidjè lyen. Sa ki pi enpòtan, 1550nm sipòte anplifikasyon optik atravè EDFA yo epi li chita nan sant C-band yo itilize pouSistèm DWDM. Pou lyen long-anplifye oswa DWDM-oryante, 1550nm se nòmalman chwa pratik.
Konpwomi a nan 1550nm se dispèsyon kromatik - apeprè 17 ps/nm·km nan fib estanda. Nan 100 Gbps sou 80+ km, anjeneral ou bezwen konpansasyon, swa atravè dispèsyon -fib konpansasyon oswa pwosesis siyal dijital nan transceiver aderan. Modèn400G QSFP-DD ploge aderanokipe dispèsyon nimerik.
Matche longèdonn ak kalite modil

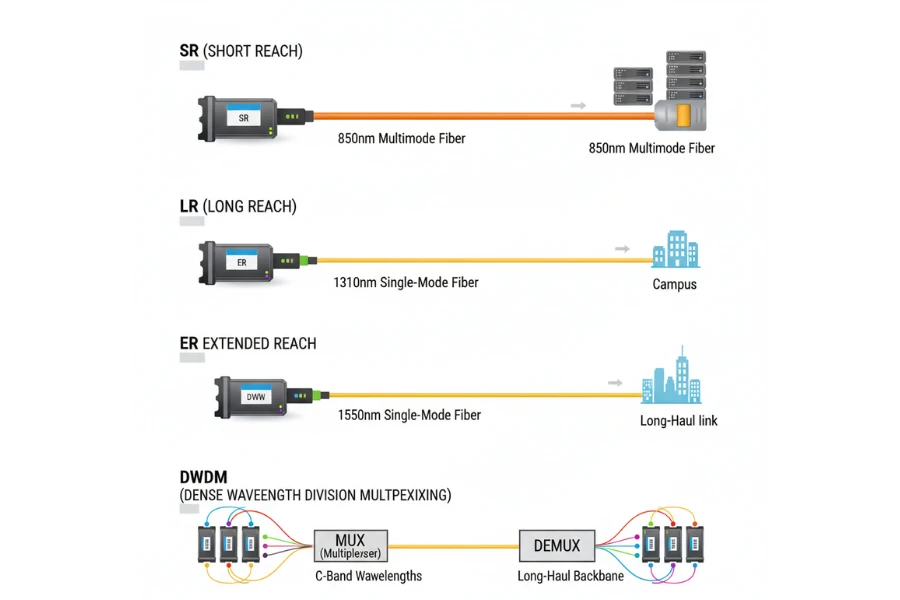

Youn nan sous konfizyon renouvlab nan seleksyon modil se ki jan longèdonn kat jeyografik nan deziyasyon SR/LR/ER/DWDM sou lòd acha.
- SR (Atenn kout)modil yo opere nan 850nm sou fib multimode. Sa yo kouvri etajè-a-etajè ak bilding-lyen entèn kote distans yo rete anba kèk santèn mèt. Nan optik Ethernet endikap, SR anjeneral vle di 850nm multimode.
- LR (Long Reach)modil yo anjeneral itilize 1310nm sou yon sèl -fib mòd pou 10 km rive. Gen kèk varyant 100G ak 400G LR4 ki itilize longèdonn CWDM alantou 1310nm multiplexed andedan modil la.
- ER (Atenn pwolonje)modil opere nan 1550nm pou 40 km rive. Pi wo transmèt pouvwa a ak pi ba fib atenuasyon nan longèdonn sa a pèmèt distans la pwolonje.
- Modil DWDMitilize longèdonn egzak nan C-band (1530–1565nm) ak espas chanèl ki sere tankou 0.8nm. Sa yo mande pou longèdonn-kòmande espesifik epi anjeneral enplikeekipman mux/demuxpou konbine epi separe chanèl yo.
Erè seleksyon komen
Twa pwoblèm ki gen rapò ak longèdonn-repète:
- Melanje multimode ak yon sèl-mòd.Yon transceiver 850nm ki konekte ak yon sèl -fib mòd (9 µm nwayo) soufri twòp pèt kouple epi li pap fòme yon lyen k ap travay. Kalite fib la detèmine lajman longèdonn ak fanmi modil ou ta dwe itilize - raman gen yon solisyon pratik kout nan re-kablaj.
- BiDi erè appariement longèdonn.Modil bidireksyon yo itilize de longèdonn diferan sou yon sèl fil fib. Sa yo dwe deplwaye kòm pè matche: si yon bout transmèt 1270nm epi li resevwa 1330nm, lòt bout la dwe transmèt 1330nm epi resevwa 1270nm. Enstale de modil ak menm longèdonn TX sou tou de bout yo vle di tou de bò transmèt sou menm longèdonn san reseptè pa branche pou tande li.
- Overspecificing rive.Modil ki long-yo gen pi gwo pouvwa transmèt ki ka twò chaje reseptè a sou lyen kout. Si distans aktyèl ou a se 500 mèt, pa enstale optik ER ki evalye pou 40 km - ou ka bezwen atenuateur pou evite saturation reseptè, ajoute pri ak yon lòt pwen echèk potansyèl. Koresponn ak modil la ak kondisyon aktyèl distans ou yo.
Seleksyon longèdonn pa Distans
| Distans | Longèdonn | Kalite fib | Ka Itilizasyon tipik |
|---|---|---|---|
| Anba 100m | 850nm | OM3/OM4 multimode | Entra-etajè, koneksyon TOR |
| 100–400m | 850nm | OM4 multimode | Antre-bilding, sal sant done yo |
| 500m-2km | 1310nm | OS2 sèl-mòd | Kanpis, bati entèkoneksyon |
| 2-10km | 1310nm | OS2 sèl-mòd | Aksè Metro, WAN antrepriz |
| 10-40km | 1310nm oswa 1550nm | OS2 sèl-mòd | Nwayo Metro (1550nm ajoute maj) |
| 40-80 kilomèt | 1550nm | OS2 sèl-mòd | Metro DCI, kolòn vètebral rejyonal |
| 80km + | 1550nm | OS2 sèl-mòd | Long-(anplifikasyon oswa DSP aderan) |
Nonmen egzak modil (DR, FR, LR4, ER4, ZR, elatriye) depann sou klas vitès ak fanmi estanda. Nan pi gwo pousantaj done, modil yo ka itilize deziyasyon diferan pase nan 10G.
Lè yo chwazi chak longèdonn
Chwazi 850nm lè:
- Tout lyen yo rete anba 400 mèt
- Multimode fib (OM3/OM4) deja enstale
- Pri pou chak pò enpòtan plis pase fleksibilite nan lavni
- W ap bati tèt-nan- koneksyon etajè nan yon sal sant done
Chwazi 1310nm lè:
- Lyen yo tonbe nan yon distans ki pi ba-kilomèt jiska 40 km
- Yon sèl -fib ki disponib
- Ou vle senplisite deplwaman san konpansasyon dispèsyon
- Bidjè enpòtan men ou bezwen plis rive pase multimode bay
Chwazi 1550nm lè:
- Lyen yo depase 40 km
- Ou bezwen anplifikasyon optik (konpatibilite EDFA)
- Yo planifye ekspansyon kapasite DWDM
- W ap konstwi DCI métro oswa enfrastrikti backbone long-
Pou òganizasyon planifikasyon kwasans kapasite atravèCWDM divizyon longèdonn multiplexage, tou de 1310nm ak 1550nm chita nan fenèt CWDM ki ka itilize. Deplwaye enfrastrikti yon sèl-mòd depi nan kòmansman an kenbe pòt la louvri pou ekspansyon WDM.
Konsiderasyon enfrastrikti fib
Fib ki deja egziste souvan detèmine chwa longèdonn plis pase kondisyon distans fè.
Bilding multimode.Si bilding ou yo gen OM1 oswa OM2 multimode ki soti nan yon enstalasyon ki pi gran, ou limite a 850nm ak distans redwi konpare ak OM3/OM4. Lè kouri sa yo bezwen ekstansyon, ou pral fè fas a yon chwa: rale nouvo mòd sèl-oswa travay nan kontrent yo.
Fleksibilite sèl-mòd.Yon fwa enstale, yon sèl -fib mòd sipòte tou de 1310nm ak 1550nm - ak amelyorasyon vitès nan lavni (40G, 100G, 400G) lè yo chanje sèlmanmodil transceiver. Diferans pri fib kab se majinal; transceiver yo swapable; fib la pèmanan. Pou anpil enstalasyon greenfield, yon sèl-mòd se chwa ki pi an sekirite- alontèm paske li kite plis plas pou amelyorasyon nan lavni ak vitès.
Link Basics Bidjè
Distans nominal sou yon fich done transceiver a sipoze kondisyon ideyal yo: konektè pwòp, nan -fib espesifik, pwen episè minimòm. Enstalasyon reyèl yo ta dwe konte pou atenuasyon fib (0.35 dB / km nan 1310nm, 0.20 dB / km nan 1550nm), pèt konektè (0.3-0.5 dB pou chak pè kwaze), pwen épissure, ak yon maj sekirite 2-3 dB pou aje ak varyasyon anviwònman an.
Konektè pwòpte enpòtan plis pase pifò moun reyalize. Yon patikil pousyè jis kèk mikron an dyamèt ka lakòz erè tanzantan ki difisil pou fè dyagnostik. Toujou enspekte konektè anvan yo mete - konektè ki kontamine yo se yon kòz komen nan echèk lyen optik ki okòmansman parèt kòm pwoblèm modil.
Referans estanda
Tout twa longèdonn yo gouvène pa estanda entènasyonal ki asire entèoperabilite kwa--machann yo:
- IEEE 802.3defini entèfas optik Ethernet: 10GBASE-SR (850nm), 10GBASE-LR (1310nm), 10GBASE-ER (1550nm)
- ITU-T G.652espesifye yon sèl -karakteristik fib mòd pou kalkil bidjè lyen 1310nm ak 1550nm
- ITU-T G.694.1estandadize kadriyaj chanèl DWDM yo itilize nan sistèm C-band 1550nm
Lè w presizemodil transceiver optik, toujou verifye ke tou de bout lyen an sèvi ak longèdonn matche. Yon transmetè 1310nm ki asosye ak yon reseptè 850nm pa pral fòme yon lyen k ap travay ki konfòme ak estanda - - sansiblite reseptè a pa pwolonje nan espas sa a longèdonn. Sèl eksepsyon ekspre a se modil BiDi, ki dwe deplwaye kòm pè longèdonn TX / RX matche.
Kesyon yo poze souvan
K: Èske transceivers 850nm ka travay sou yon sèl -fib mòd?
A: Pa nan deplwaman pratik . 850nm transceivers yo fèt pou fib multimode ak dyamèt nwayo 50 oswa 62.5 µm. Konekte yon transceiver 850nm ak yon sèl -fib mòd (9 µm nwayo) lakòz gwo pèt kouple. Kalite fib la ak longèdonn bezwen matche ak.
K: Poukisa nou pa sèvi ak 1550nm pou tout bagay?
A: pi ba atenuasyon pa otomatikman vle di pi bon valè. Pou lyen kout ki poko gen kèk santèn mèt, ekonomi ki soti nan modil ki baze sou 850nm VCSEL-depase nenpòt avantaj atenuasyon. 1550nm lazè yo mande pou estabilizasyon tanperati ak tolerans fabrikasyon pi sere. Sèvi ak 1550nm pou yon lyen 100-mèt ta dwe plis -enjenieri - epi li ka mande pou atenuateur pou anpeche surcharge reseptè a.
K: Ki diferans ki genyen ant dispèsyon kromatik ak dispèsyon modal?
A: Dispèsyon modal rive nan fib multimode lè diferan mòd pwopagasyon rive nan reseptè a nan diferan moman, gaye batman kè a. Li prensipalman afekte sistèm 850nm. Dispèsyon kromatik rive paske diferan longèdonn vwayaje nan vitès yon ti kras diferan nan glas. Li se tou pre zewo nan 1310nm nan fib yon sèl mòd estanda -e plis enpòtan nan 1550nm, kote konpansasyon ka nesesè pou gwo-vitès lyen long-.
K: Èske 1310nm oswa 1550nm pi bon pou yon lyen métro 10 km?
A: Pou yon estanda 10 km pwen-a-pwen lyen nan 10G oswa 25G vitès, 1310nm se tipikman pi bon chwa. Bidjè lyen an se senp, dispèsyon se neglijab, ak pri modil pi ba . 1550nm vin avantaje lè lyen an depase 40 km, lè anplifikasyon optik se yon pati nan achitekti a, oswa lè multiplexage DWDM te planifye sou menm fib la.
K: Ki detay founisè anjeneral bezwen rekòmande modil la dwat?
A: Minimòm: manifakti switch, nimewo modèl egzak, vèsyon firmwèr aktyèl la, vitès obligatwa, distans, ak kalite fib (multimod kont mòd sèl -). Pou konfigirasyon levasyon, presize ki jan ou vle pò yo kraze. Si ou gen modil ki egziste deja ki travay, nimewo pati a ede matche ak kodaj la. Pou pi gwo deplwaman, yon fèy calcul pò-pa-po ede kenbe longèdonn ak konpatibilite dezakò anvan anbake.
